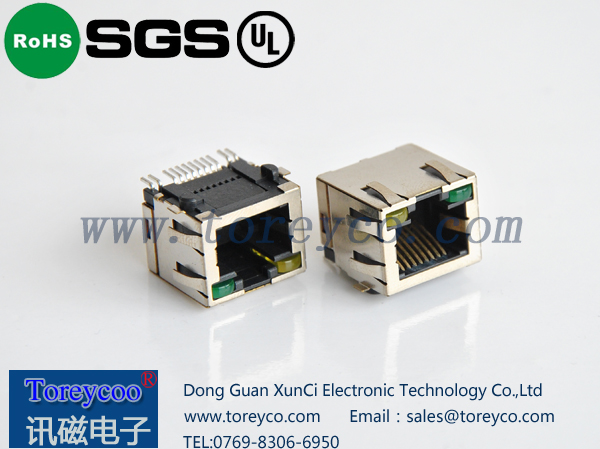

SMT RJ45連接器材料選擇

SMT RJ45

連接器材料如何選擇

一般焊接制程中，因為插板式

RJ45

連接器是采用波峰焊接技術完成的，而

SMT RJ45

連接器

是采用回流焊技術完成的。所以，

SMT RJ45

連接器

要比插板式連接器承受更高的溫

度。

波峰焊要求插板元件的引腳穿過

PCB

，

在焊接時穿過電路板的引線部分通過融化焊

錫液面來完成的。在波峰焊接過程中，因有印制板將焊點和硬塑絕緣體隔離開，故只有

穿過板路的金屬接腳部分與高溫的焊錫液面接觸。而印制板又可將大部分的熱量和部件

隔開。所以，穿孔式部件并不需要耐高溫的特種原材料，仍舊能達到焊接的目的。

而焊接

SMT RJ45

連接器

則不同

,SMT RJ45JACK

部件都是通過高溫爐完成的。

回流焊爐。焊接

SMT

RJ45

連接器

整個電路板都要通過高溫爐，并持續足夠的時間來

使焊錫融化后在與

SMT

引腳連接。操作過程要求插座在高達260℃的溫度下經受高溫使

SMT

部件通過高溫爐。爐溫過熱或者時間過長都可以導致金屬化合物開焊或使電路板和

一些敏感元件受損。為保證

SMT

RJ45

連接器

焊接過程對部件的要求，許多耐高溫的塑料

絕緣體投入市場。例如：

LCP

，

PPS

，

PCT

等塑體具有較優秀的耐高溫性和可塑性。塑體

表現在散熱快，抗濕性強，和易于注塑成型等方面。尤其重要的是，這些塑料絕緣體具

有超群的穩定性，低彎曲度，并可以注塑成微小的形狀，從而可以減小連接器的體積并

因此幫助焊接過程中熱量的分布。傳統的纖維聚乙烯材質是非耐高溫塑質的絕緣體，通

過高溫爐時會(huì )融化，故應用在穿孔式連接器上并只能在波峰焊接過程中。

一般焊接制程中，因為插板式RJ45連接器是采用波峰焊接技術完成的，而SMT RJ45連接器是采用回流焊技術完成的。所以，SMT RJ45連接器要比插板式連接器承受更高的溫度。

波峰焊要求插板元件的引腳穿過PCB，在焊接時穿過電路板的引線部分通過融化焊錫液面來完成的。在波峰焊接過程中，因有印制板將焊點和硬塑絕緣體隔離開，故只有穿過板路的金屬接腳部分與高溫的焊錫液面接觸。而印制板又可將大部分的熱量和部件隔開。所以，穿孔式部件并不需要耐高溫的特種原材料，仍舊能達到焊接的目的。

而焊接SMT RJ45連接器則不同,SMT RJ45JACK部件都是通過高溫爐完成的。  回流焊爐。焊接SMT RJ45連接器整個電路板都要通過高溫爐，并持續足夠的時間來使焊錫融化后在與SMT引腳連接。操作過程要求插座在高達260℃的溫度下經受高溫使SMT部件通過高溫爐。爐溫過熱或者時間過長都可以導致金屬化合物開焊或使電路板和一些敏感元件受損。為保證SMT RJ45連接器焊接過程對部件的要求，許多耐高溫的塑料絕緣體投入市場。例如：LCP，PPS，PCT等塑體具有較優秀的耐高溫性和可塑性。塑體表現在散熱快，抗濕性強，和易于注塑成型等方面。尤其重要的是，這些塑料絕緣體具有超群的穩定性，低彎曲度，并可以注塑成微小的形狀，從而可以減小連接器的體積并因此幫助焊接過程中熱量的分布。傳統的纖維聚乙烯材質是非耐高溫塑質的絕緣體，通過高溫爐時會(huì )融化，故應用在穿孔式連接器上并只能在波峰焊接過程中。
