rj45連接器怎么接網線？

發布日期：2024-08-08 14:07:50 來源：http://www.realestatereplacement.com 點擊：0

　　RJ45連接器接網線的過程主要包括準備工具、剝線、排序、剪齊、插入水晶頭、壓線以及測試等步驟。

　　一、準備工具

　　RJ45水晶頭若干個超五類或六類網線一根（長度根據需要裁剪）網線鉗一把（用于剝線和壓線）測線儀一臺（可選，用于測試網線連通性）

　　二、剝線

　　使用網線鉗的剝線口將網線外皮剝開約2厘米，露出內部的8根線芯。剝線時要注意不要割傷線芯。

　　三、排序

　　按照T568B的線序排列線芯，即橙白、橙、綠白、藍、藍白、綠、棕白、棕。這是常用的線序，適用于大多數網絡(luò )連接場景。注意：RJ45水晶頭還有另一種接法（568A線序），順序為：綠白、綠、橙白、藍、藍白、橙、棕白、棕。但在實際應用中，568A線序較少使用。

　　四、剪齊

　　使用網線鉗的剪線口將8根線芯剪齊，長度約1.5厘米，確保線芯整齊平行。

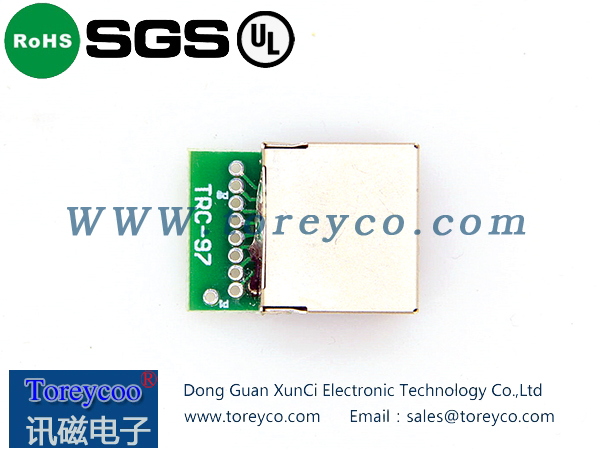

RJ45連接器

　　五、插入水晶頭

　　將剪齊的線芯插入RJ45水晶頭的金屬引腳中，注意線芯要插入到底部，且保持線序正確。從頂端看，線芯應與水晶頭頂部的金屬觸片對齊，確保每根線芯與相應的金屬觸片緊密接觸。

　　六、壓線

　　使用網線鉗的壓線口將水晶頭壓緊，確保線芯與水晶頭引腳緊密接觸。按壓時要確保線芯與觸片緊密連接，避免松動。

　　七、測試

　　接線完成后，可以使用測線儀測試網線的連通性。將測線儀的兩端分別接入網線的兩端，觀察測線儀上的指示燈。如果所有指示燈按順序亮起，則表示接線正確，網絡(luò )連通性良好。

　　注意事項

　　在接插過程中，要避免對線纜和水晶頭造成過度的壓力，以免損壞。同時，也要注意保持手部的清潔，避免帶入灰塵等雜質，影響連接質量。在布線時要注意避開強電磁干擾源，以免影響網絡(luò )信號的傳輸質量。
